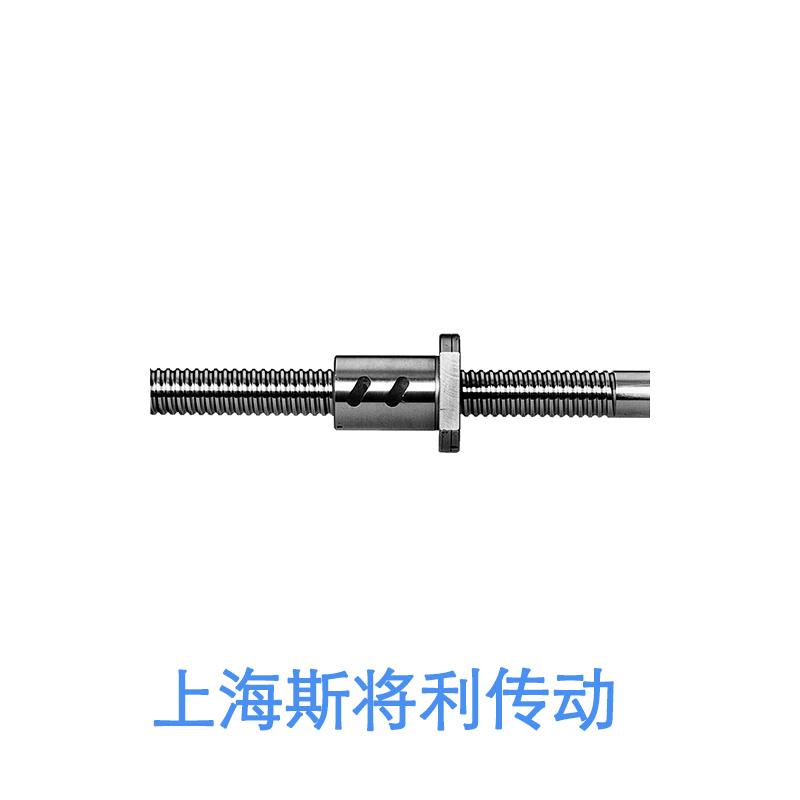

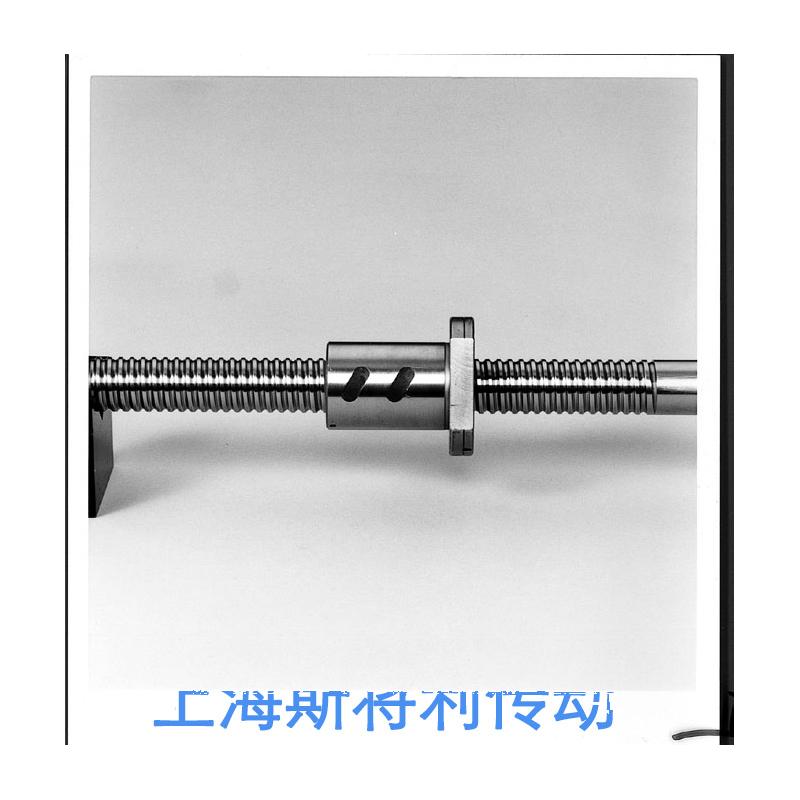

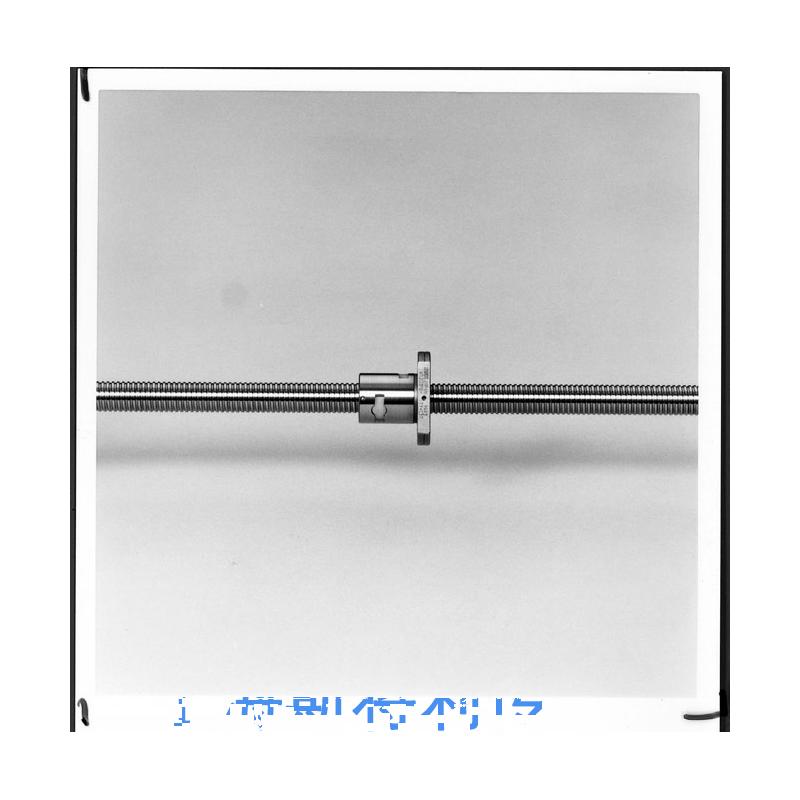

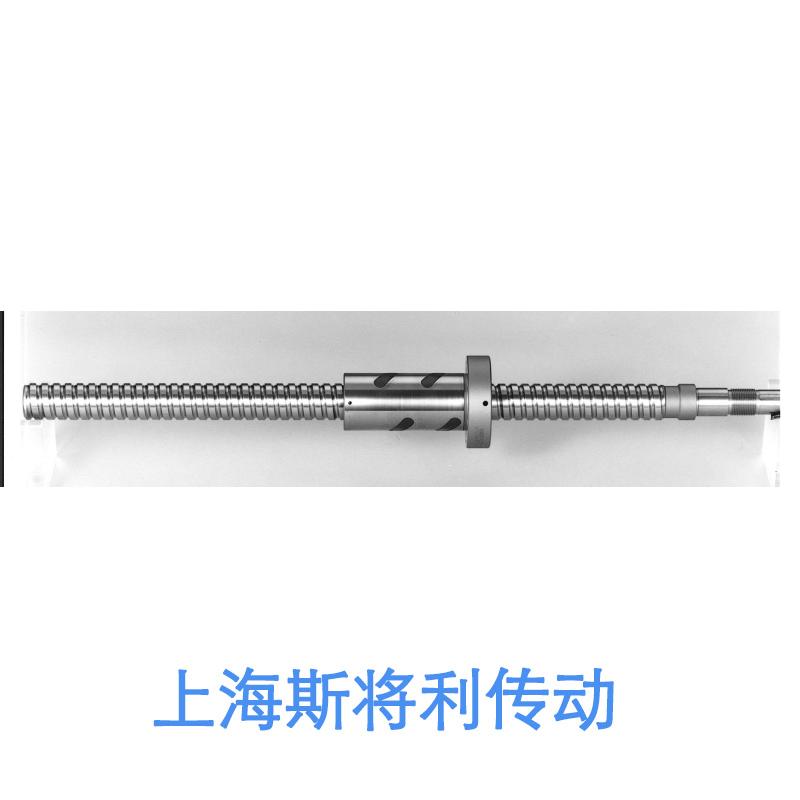

ZFD6306-12-NSK MSFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌: nsk滚珠丝杠做音乐
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: ZFD6306-12-NSK MSFD滚珠丝杠，1. 什么是扬州滚珠丝杠副？ ,10. 小型滚珠丝杠的价格如何？,8. 如何选择合适的滑轨，以便更好地满足特定需求？,6. 珠子掉落后，需要更换整个滚珠丝杠吗？,6. 滚珠丝杠螺距标注的数值代表什么含义？,1. 该厂家生产的滚珠丝杠主要用于哪些行业？,10. 维修微型滚珠丝杠之后需要注意哪些细节？,10. 安徽线性滚珠丝杠厂家的市场份额和竞争优势如何？,4. 这种滚珠丝杠的材质有哪些选择？,10. 滚珠丝杠防转扭矩与传统丝杠有何不同？-ZFD6306-12-NSK MSFD滚珠丝杠-提供ZFD6306-12-NSK MSFD滚珠丝杠-价格,ZFD6306-12-NSK MSFD滚珠丝杠-价格ZFD6306-12-NSK MSFD滚珠丝杠-价格NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精-ZFD6306-12-NSK MSFD滚珠丝杠--ZFD6306-12-NSK MSFD滚珠丝杠-2. 该产品有哪些特点和优势？,9. 滚珠丝杠垂直安装制动的适用范围是什么？,7. 滚珠丝杠和螺母的精度等级有哪些？,1. 滚珠丝杠2兀精度是什么?,1. 滚珠丝杠机构是什么？,2. 肇庆滚珠丝杠厂家的产品有哪些特点？,1. 东莞滚珠丝杠是什么？,4. 苏州滚珠丝杠适用于哪些领域？ ,3. 该批发店的经营时间是多久？,7. 如何确定滚珠丝杠固定座的材料选择？

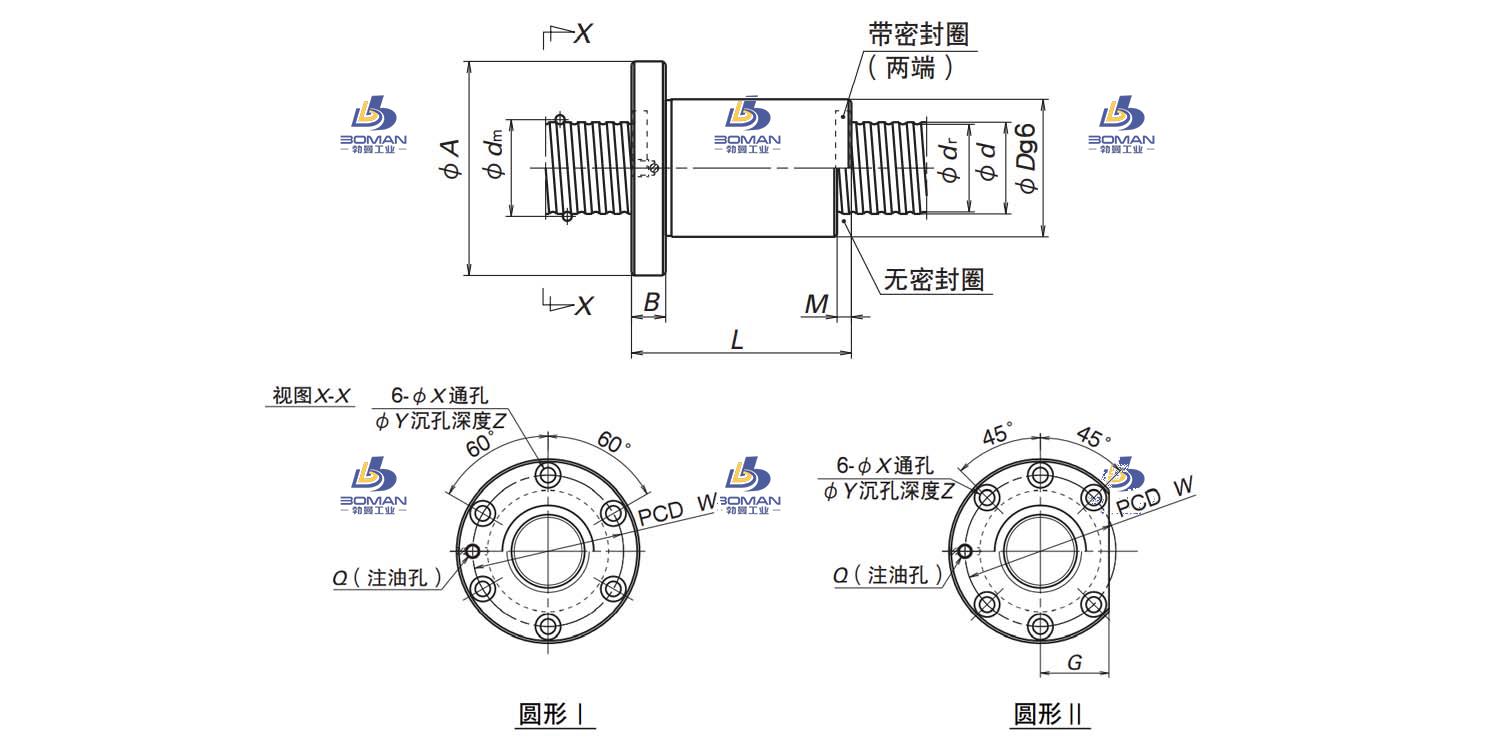

ZFD6306-12-NSK MSFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 6 |
|
| 螺母体外径 | 80 |
|
| 法兰直径 | 122 |
|
| 安装孔中心距 | PCD | 100 |
| 螺母长度 | L | 121 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 18 |
|
| 丝杠轴螺纹底径 | 59.9 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 1×6 |
|
| 滚珠节圆直径 | 64 |
|
| 螺栓孔尺寸 | 11/17.5/11 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 36900 |
| 额定静负载 | C0aN | 157000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 2110 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
ZFD6306-12-NSK MSFD滚珠丝杠此型号部分数据来源于KURODA GR8010ES-DAPR 黑田丝杆替换尺寸
